Radiator types uitgelegd
Een type radiator wordt aangegeven middels een code van 2 cijfers. Het eerste cijfer staat voor het aantal platen en het tweede cijfer staat voor het aantal convectoren.
Uitleg convector en platen van type radiator
De zijde van de radiator waar het water doorheen stroomt, is een plaat. Deze plaat kan worden voorzien van convectoren, aan de binnen- of achterkant. Door de afmetingen, hoeveelheid platen en convectoren wordt de capaciteit bepaald in Watts. Hoe hoger het typenummer, hoe hoger de warmteafgifte en het vermogen van de radiator.
Een type 10 radiator heeft 1 plaat maar geen convector.
Een type 11 radiator heeft 1 plaat en 1 convector.
Een type 20 radiator heeft 2 platen maar geen convector.
Een type 21 radiator heeft 2 platen en 1 convector.
Een type 22 radiator heeft 2 platen en 2 convectoren.
Een type 33 radiator heeft 3 platen en 3 convectoren.
Wilt u ook graag meer weten over hoe u de benodigde capaciteit kunt berekenen? Lees daar hier meer over.

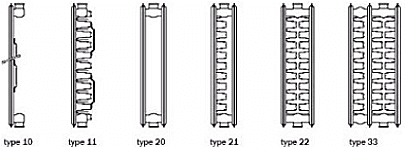

Waar staan de radiator types (10,11,21,22,etc) voor?
U kunt ze als volgt herkennen:
Zijaanzicht
Bovenaanzicht
Welk type radiator geeft de meeste warmte?
Des te meer platen en convectoren een radiator heeft, des te meer warmte deze kan afgeven. Daarnaast speelt de grootte van de radiator een belangrijke rol: hoe groter de radiator, des te meer warmte-afgifte. In theorie zal een zeer grote type-33 radiator dus veel warmte geven. In de praktijk draait het echter om de juiste combinatie van type en grootte radiator om de gewenste temperatuur in de ruimte te bereiken.
Juiste type radiator kiezen
Gaat u een bestaande radiator vervangen? Dan kunt u simpelweg kiezen voor dezelfde type en afmetingen. Gaat het om een nieuwe woning of een nieuwe locatie in huis? Volg dan ons stappenplan:
- Meet de gehele ruimte op waar de radiator geplaatst gaat worden (lengte, breedte en hoogte).
- Bepaal welke radiator afmetingen voor u gewenst/acceptabel zijn (breedte en hoogte).
- Vul de capaciteitsberekening in met de afmetingen van de ruimte en de gewenste temperatuur.
- Bereken het benodigde vermogen en sla de berekening op. Hierdoor blijft het benodigde vermogen rechts in beeld.
- Bekijk ons grote assortiment radiatoren en kies een radiator die het benodigde vermogen levert met de gewenste afmetingen.
Type 10 en 11 radiatoren zijn relatief dun, waardoor u veel ruimte bespaart. Dit is ideaal in kleine ruimtes. In grote ruimtes is veel vermogen nodig, waardoor er vaak gekozen wordt voor type 21/22 radiatoren.
Meer weten waar u op moet letten bij het kopen van een radiator? Lees hier verder.
